Кольца ОНК Гидрокорд™ 530 мм

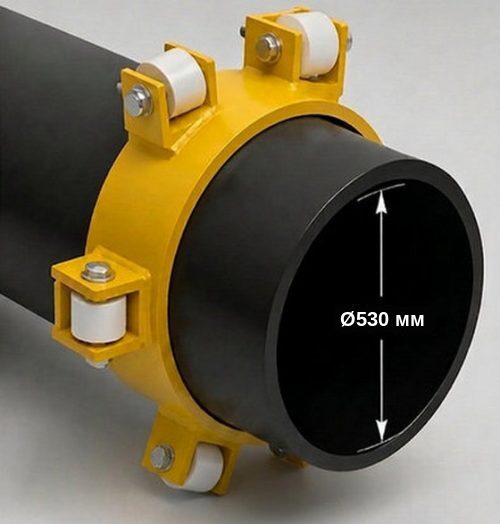

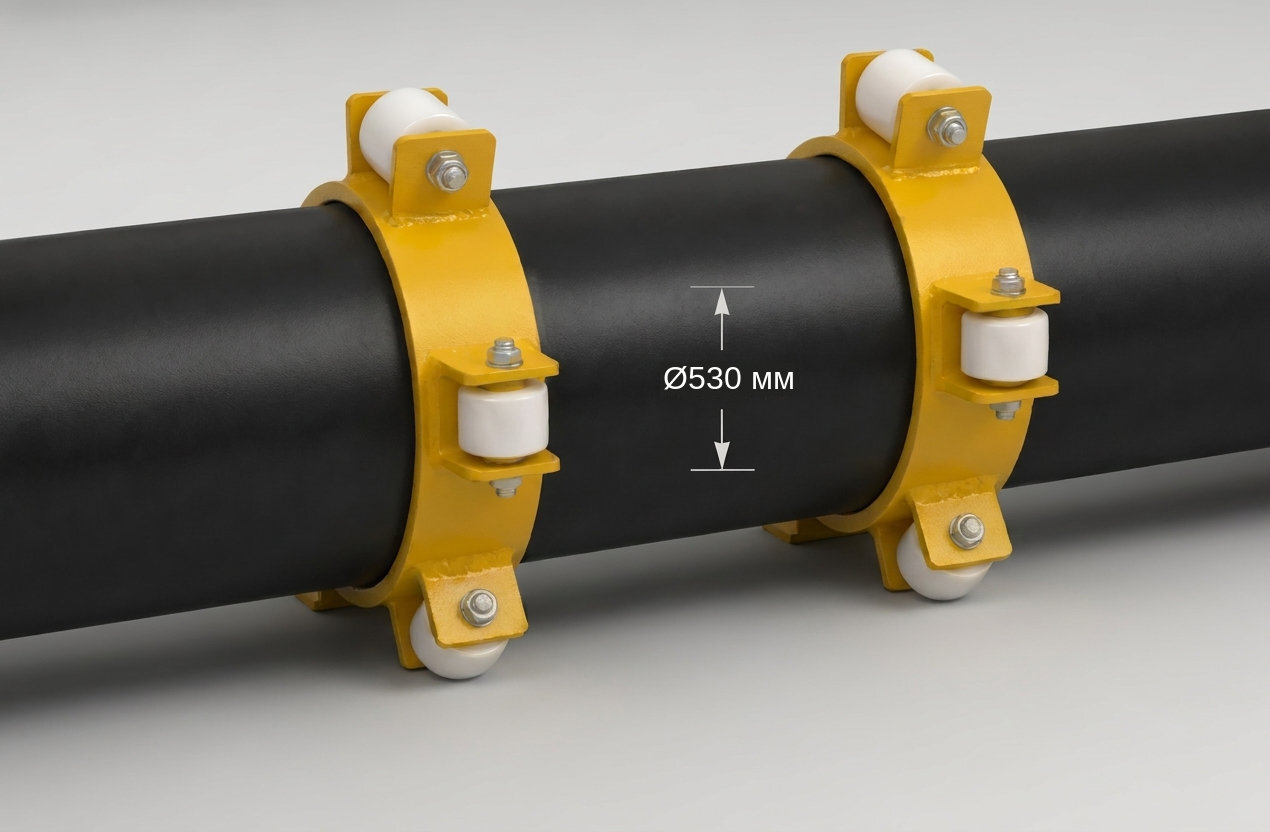

Опорно-направляющие кольца Гидрокорд™ ОНК 530 мм производятся заводом по ТУ 25.99.29-006-39926564-2023 из трех усиленных металлических секторов с закрепленными монолитными диэлектрическими опорами.
Изделия спроектированы для строительства, реконструкции и капитального ремонта переходов магистральных и промысловых трубопроводов номинального диаметра DN 500 (наружный диаметр 530 мм по ГОСТ 20295-85, ГОСТ 10704-91, ГОСТ 10706-76, ГОСТ 8732-78) в защитных кожухах (футлярах) при бестраншейной прокладке под автомобильными дорогами всех категорий, железнодорожными путями и естественными преградами.
Чтобы купить опорно-направляющие кольца ОНК 530 мм (предохранительные, изолирующие, диэлектрические) от производителя по выгодной цене, свяжитесь с нами любым удобным способом или оставьте заявку для получения коммерческого предложения.
Документация
Опорно-направляющие кольца ОНК 530 мм: надежная защита трубопроводов
Трубы диаметром 530 мм широко применяются в магистральном газоснабжении высокого давления (до 7,4 МПа), магистральных нефтепроводах и нефтепродуктопроводах, водоводах и напорных коллекторах канализации. Погонный вес стальной трубы 530 мм с заводской изоляцией ВУС и транспортируемой средой достигает 280–350 кг на 1 пог. метр. При протяжке тяжелой плети в защитный футляр многократно возрастают контактные нагрузки на опоры и риск повреждения антикоррозионного покрытия.
Главные функции кольца ОНК 530 мм:
- Защита трехслойного полиэтиленового покрытия (ВУС) — монолитные диэлектрические ползуны воспринимают контактное трение по внутренней стенке футляра, полностью исключая задиры, царапины и смятие изоляции рабочей трубы;
- Надежная электрохимическая защита (ЭХЗ) — диэлектрические опоры исключают электрический контакт «труба–кожух», разрывая гальваническую пару и предотвращая коррозию под действием блуждающих токов.
- Центрирование и фиксация в проектном положении — выдерживает проектную соосность рабочей трубы 530 мм внутри гильзы, предотвращая недопустимый прогиб плети и обеспечивая равномерный радиальный зазор для последующего монтажа торцевых уплотнений;
- Перераспределение тяжелых весовых нагрузок — конструкция из трех секторов равномерно передает сосредоточенный вес плети и продукта на нижнюю образующую футляра, не создавая опасных местных напряжений на стенке трубы.
Технические характеристики и совместимость с гильзами
Диаметр защитного кожуха должен быть не менее чем на 200 мм больше диаметра рабочей трубы. Завод «Гидрокорд» серийно производит кольца ОНК 530 мм под следующие типоразмеры футляров:
- ОНК 530/720 — компактный вариант монтажа (радиальный просвет ~85–95 мм, применяется при открытом способе или в стесненных условиях по согласованию с проектной организацией);
- ОНК 530/820 — базовое проектное решение (радиальный просвет ~135–145 мм, обеспечивает оптимальное пространство для бестраншейной протяжки и прокладки контрольных кабелей);
- ОНК 530/1020 — исполнение с увеличенной высотой опор под футляр 1020 мм (радиальный просвет ~235–245 мм, применяется на сложных наклонных переходах, самотечных коллекторах и участках с контролем уклонов).
Конструктивные особенности исполнения 530 мм
Для диаметра 530 мм длина окружности составляет 1665 мм, поэтому кольцо ОНК изготавливается строго в трехсегментном исполнении (3 металлических сектора по 120°). Это исключает овализацию и перекос полосы при транспортировке и монтаже, обеспечивая плотный и равномерный радиальный обжим трубы тремя болтовыми замками.
Кольцо комплектуется оцинкованным крепежом М16 повышенного класса прочности с пружинными шайбами (гроверами) и контргайками для предотвращения ослабления при вибрациях протаскивания. Рекомендуемый момент затяжки: 85–100 Н·м (с контролем плотного прилегания защитной диэлектрической подкладки).
Комплексная герметизация торцов перехода
- На переходах под автодорогами и железнодорожными насыпями торцы кожуха защищаются эластомерными гофрированными манжетами Гидрокорд™ МК-530/820 (или МГ-530) с металлическими укрытиями УМ (УЗМГ), компенсирующими осевые температурные деформации трубопровода;
- При проходе через железобетонные ограждающие конструкции, стены насосных станций и резервуаров торцевые пространства герметизируются модульными уплотнителями Гидрокорд™ УКП Стандарт 530 (до 0,5 МПа гидростатического давления).
Комплексное решение для герметизации и поставка
Что вы получаете при заказе продукции у нас:
-
готовый к установке комплект — поставляем металлические полукольца, диэлектрические опоры, метизы и защитные прокладки (при наличии в проекте);
-
бесплатная помощь инженеров — наш технический отдел предоставит автоматический калькулятор для точного расчета шага и количества колец на ваш участок;
-
прямые цены от завода — работаем без посредников и отгружаем продукцию точно в срок для бесперебойной работы ваших бригад.
Чтобы купить диэлектрические центрирующие кольца ОНК 530 мм, оставьте заявку прямо сейчас, наши менеджеры оперативно подготовят для вас индивидуальное коммерческое предложение:
