Кольца ОНК Гидрокорд™ 325 мм
Опорно-направляющие кольца Гидрокорд™ ОНК 325 мм производятся по ТУ 25.99.29-006-39926564-2023 и состоят из двух усиленных металлических полуколец с закрепленными монолитными диэлектрическими опорами.
Изделия предназначены для строительства переходов магистральных трубопроводов условного диаметра Ду 300 (наружный диаметр 325 мм по ГОСТ 10704, ГОСТ 8732, ГОСТ 20295) в защитных кожухах (футлярах) при бестраншейной прокладке под автомобильными дорогами, железнодорожными путями и водными преградами.
Чтобы купить опорно-направляющие кольца ОНК 325мм (предохранительные, изолирующие, диэлектрические) от производителя по выгодной цене, свяжитесь с нами любым удобным способом или оставьте заявку для получения коммерческого предложения.
Документация
Опорно-направляющие кольца ОНК 325 мм: надежная защита трубопроводов
Труба наружным диаметром 325 мм — один из наиболее востребованных типоразмеров при строительстве магистральных газопроводов, нефтепродуктопроводов, водоводов высокого давления, напорной канализации и технологических трубопроводов. При протаскивании тяжелой плети сквозь стальной футляр кольца ОНК выполняют критически важные инженерные задачи:
- Комплексная защита антикоррозийного покрытия (ВУС, эпоксидного, битумного):
Диэлектрические полимерные опоры кольца принимают на себя все механические нагрузки и контакт со стенками футляра, исключая царапины, задиры и сколы изоляции при протаскивании. Для защиты изоляции от металлического каркаса кольца под полукольца укладывается защитная диэлектрическая подкладка. - Электрохимическая изоляция и защита от блуждающих токов:
Монолитные диэлектрические опоры надежно разрывают гальваническую цепь «труба–кожух», предотвращая контактную коррозию и обеспечивая эффективную работу систем катодной защиты (электрическое сопротивление узла составляет не менее 0,25 МОм). - Проектное центрирование:
Кольцо удерживает рабочую трубу строго по оси футляра, формируя равномерный радиальный зазор по всей протяженности закрытого перехода. - Передача и распределение весовых нагрузок:
Жесткая стальная конструкция воспринимает вес толстостенной стальной трубы и перекачиваемой среды, равномерно передавая давление на нижнюю образующую кожуха и исключая провисание плети.
Технические характеристики и совместимость с гильзами
Завод «Гидрокорд» серийно производит кольца ОНК 325 мм под стандартные диаметры защитных футляров:
- ОНК 325/530 — базовое проектное сочетание (рабочая труба 325 мм в стальном футляре 530 мм с радиальным зазором ~95 мм);
- ОНК 325/630 — решение для протяженных бестраншейных переходов, переходов методом продавливания и участков с увеличенным кольцевым зазором (~140 мм);
- ОНК 325/720 — модификация с увеличенной высотой диэлектрических опор под футляры диаметром 720 мм (~185 мм).
Конструктивные особенности
Кольца изготавливаются в двухсегментном исполнении (2 полукольца по 180°). Изделия комплектуются оцинкованным высокопрочным крепежом М12/М14 с самоконтрящимися гайками. Рекомендуемый момент затяжки болтов составляет 40–60 Н·м, что обеспечивает жесткую фиксацию кольца на трубе без риска продавливания и деформации защитной изоляции.
После завершения протаскивания плети межтрубное пространство на торцах защитного футляра перекрывается специальными герметизирующими эластомерными манжетами (типа МГ, МГР или ПМТД) с хомутами из нержавеющей стали и укрытиями УЗМГ, что полностью защищает полость футляра от заиливания и грунтовых вод.
Почему инженеры выбирают Гидрокорд™ ОНК 325 мм
Конструкция изделий спроектирована с учетом жестких требований СП 36.13330, СП 284.1325800 и ГОСТ 9.602 к переходам под транспортными магистралями:
- Опоры из ударопрочного полиамида ПА-6 (капролона):
Низкий коэффициент трения по стали в сочетании с высокой прочностью на статический изгиб существенно снижает тяговое усилие строительной техники при протаскивании длинных плетей в футляр. - Широкий климатический диапазон:
Стандартное исполнение рассчитано на эксплуатацию при температуре транспортируемой среды и грунта от -50 °С до +60 °С (климатические исполнения У, ХЛ, УХЛ).
(Примечание: для высокотемпературных тепловых сетей с температурами до +150 °С завод изготавливает модификацию ОНК-ТС с термостойкими диэлектрическими опорами). - Антикоррозийная защита металлоконструкции:

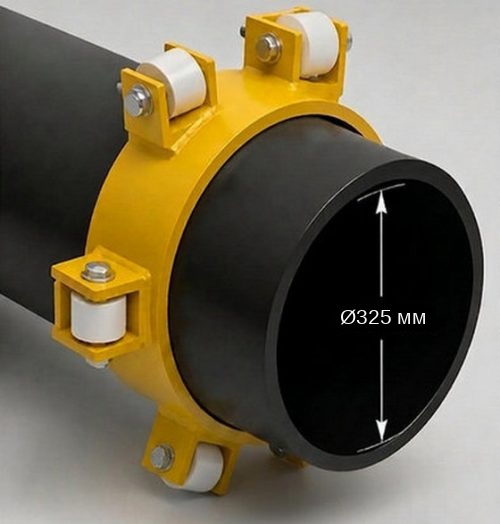

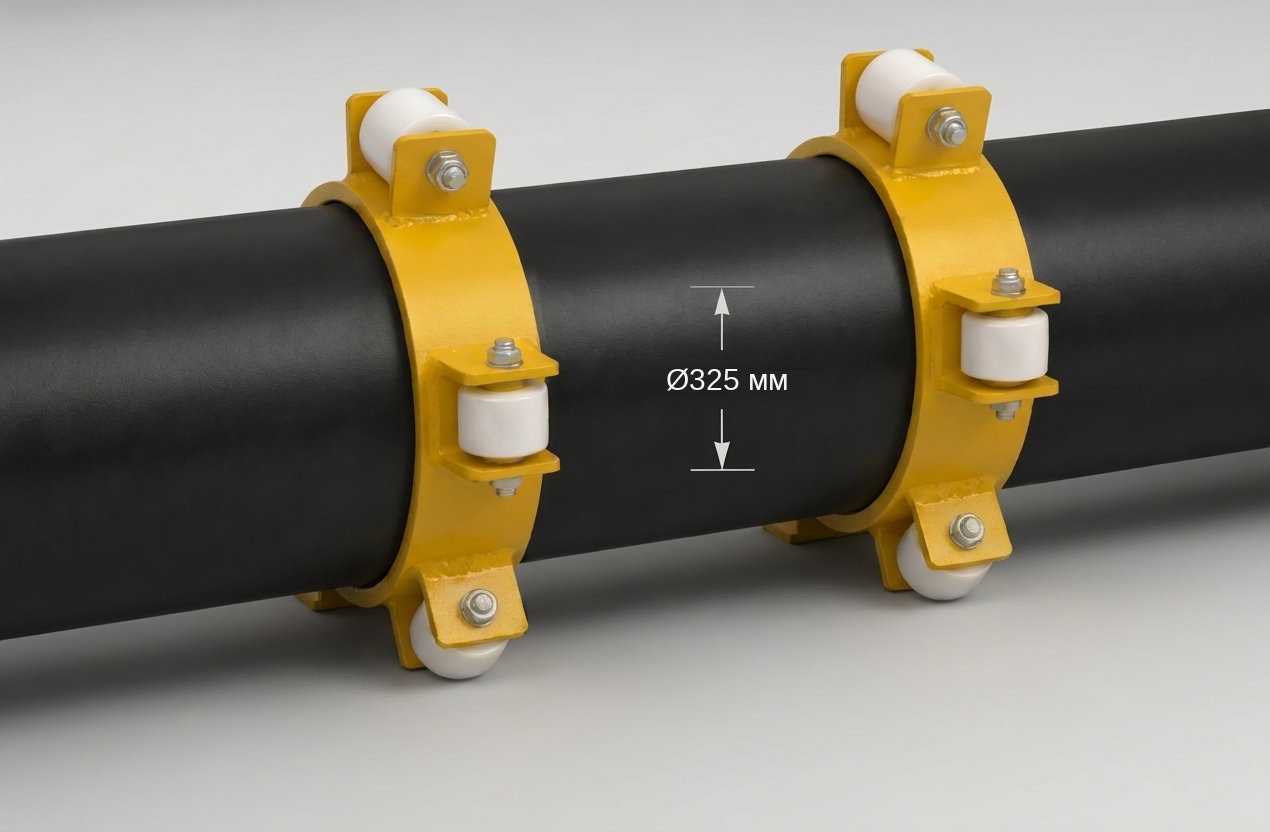

Стальные полукольца покрываются износостойким полимерно-порошковым или эпоксидным грунтом, предотвращающим коррозию каркаса во влажной среде футляра. - Роликовые модификации (РОНК 325):
Для переходов большой длины (более 80–100 м) кольца могут комплектоваться роликовыми полимерными опорами качения, снижающими тяговое усилие более чем в 2 раза. - Опция кабель-канала:
Возможность заводского оснащения направляющими трубками и вырезами для совместной параллельной протяжки контрольных кабелей ЭХЗ, оптоволокна и линий связи.
Комплексное решение для герметизации и поставка
Завод «Гидрокорд» поставляет комплексные системы для безопасного обустройства переходов и вводов коммуникаций:
- Для бестраншейных переходов в футлярах: кольца ОНК 325 мм, защитные диэлектрические прокладки, герметизирующие манжеты МГ/ПМТД и защитные укрытия УЗМГ.
- Для ввода трубопровода через стены и фундаменты зданий: модульные механические гермовтулки Гидрокорд™ УКП, обеспечивающие абсолютную герметичность узла проходки от напорных грунтовых вод до 0,5 МПа (5 бар).
Что вы получаете при заказе:
- Готовый к монтажу комплект: металлические полукольца, смонтированные диэлектрические опоры, оцинкованный крепеж и защитные диэлектрические прокладки под диаметр вашей трубы.
- Инженерный расчет: технический отдел бесплатно рассчитает рекомендуемый шаг расстановки колец и необходимое количество комплектов с учетом толщины стенки трубы, веса продукта и длины футляра.
- Прямые заводские поставки: отгрузка с завода с паспортами качества, сертификатами соответствия и доставкой по всей России.
Чтобы купить диэлектрические центрирующие кольца ОНК 325 мм, оставьте заявку прямо сейчас, наши менеджеры оперативно подготовят для вас индивидуальное коммерческое предложение:
