Кольца ОНК Гидрокорд™ 225 мм
Кольца опорно-направляющие Гидрокорд™ ОНК 225 мм производятся заводом по ТУ 25.99.29-006-39926564-2023 из двух усиленных металлических полуколец с защитным антикоррозийным покрытием и полимерными диэлектрическими опорами.
Изделия спроектированы специально для центровки и безаварийной прокладки трубопроводов в защитных кожухах (футлярах) под автомобильными дорогами, железнодорожными путями и инженерными сооружениями.
Чтобы купить опорно-направляющие кольца ОНК 225 мм (предохранительные, изолирующие, диэлектрические) от производителя по выгодной цене, свяжитесь с нами любым удобным способом или оставьте заявку для получения коммерческого предложения.
Документация
Главные задачи опорного кольца ОНК 225 мм
- Защита тела трубы и изоляции от истирания — полимерные опоры кольца принимают на себя контакт со стенками гильзы, предотвращая механический износ трубы при протяжке.
- Идеальная центровка в гильзе — кольцо удерживает трубу точно по центру кожуха, создавая равномерный кольцевой зазор для качественного монтажа концевых герметизирующих манжет Гидрокорд™ МК и модульных уплотнителей.
- Электрохимическая изоляция — диэлектрические опоры исключают появление блуждающих токов и гальванических пар между металлом футляра и элементами коммуникаций (электрическое сопротивление не менее 0,1 МОм).
- Правильное распределение нагрузок — вес трубопровода и транспортируемой среды равномерно передается на внешнюю защитную конструкцию, предотвращая локальные провисания.
Технические характеристики и совместимость с гильзами
Для проектов с различными типами защитных футляров мы серийно выпускаем модификации под все стандартные проектные сочетания с учетом расчетного внутреннего диаметра гильзы:
- ОНК 225/400 (ПЭ) — для полиэтиленовых футляров dн 400 мм (внутренний просвет гильзы ~352–365 мм при SDR 17, высота диэлектрических опор 50–55 мм);
- ОНК 225/426 (Сталь) — для стальных электросварных футляров dн 426 мм по ГОСТ 10704 (внутренний просвет гильзы ~408–412 мм, расчетная высота опор 80–85 мм — один из самых распространенных узлов);
- ОНК 225/500 (ПЭ) — для полиэтиленовых защитных кожухов dн 500 мм;
- ОНК 225/530 (Сталь) — для увеличенных стальных защитных кожухов 530 мм с высотой опор до 130 мм.
Каждое кольцо ОНК 225 мм комплектуется крепежными оцинкованными метизами и диэлектрическими прокладками для защиты тела трубы. Конструкция состоит из двух полуколец, что обеспечивает быстрый и надежный монтаж на трубопровод непосредственно на строительной площадке перед протаскиванием.
Почему инженеры выбирают Гидрокорд™ ОНК 225 мм
Мы понимаем требования проектных и подрядных организаций при строительстве ответственных инженерных сетей, поэтому заложили в конструкцию максимальный запас прочности:
- Высокопрочные диэлектрические опоры — изготавливаются из первичного ПНД или конструкционного полиамида ПА-6/610. Опоры из полиамида ПА-6 обладают сверхнизким коэффициентом трения по стали, что существенно снижает требуемое тяговое усилие лебедки при протяжке;
- Широкий температурный диапазон — допустимая температура эксплуатации составляет от -50°С до +60°С, что позволяет применять кольца во всех климатических зонах РФ (монтажные работы на открытом воздухе рекомендуется проводить при температуре не ниже -15°С);
- Высота опор до 130 мм — возможность точного подбора высоты ребра под конкретный проектный кольцевой зазор футляра;

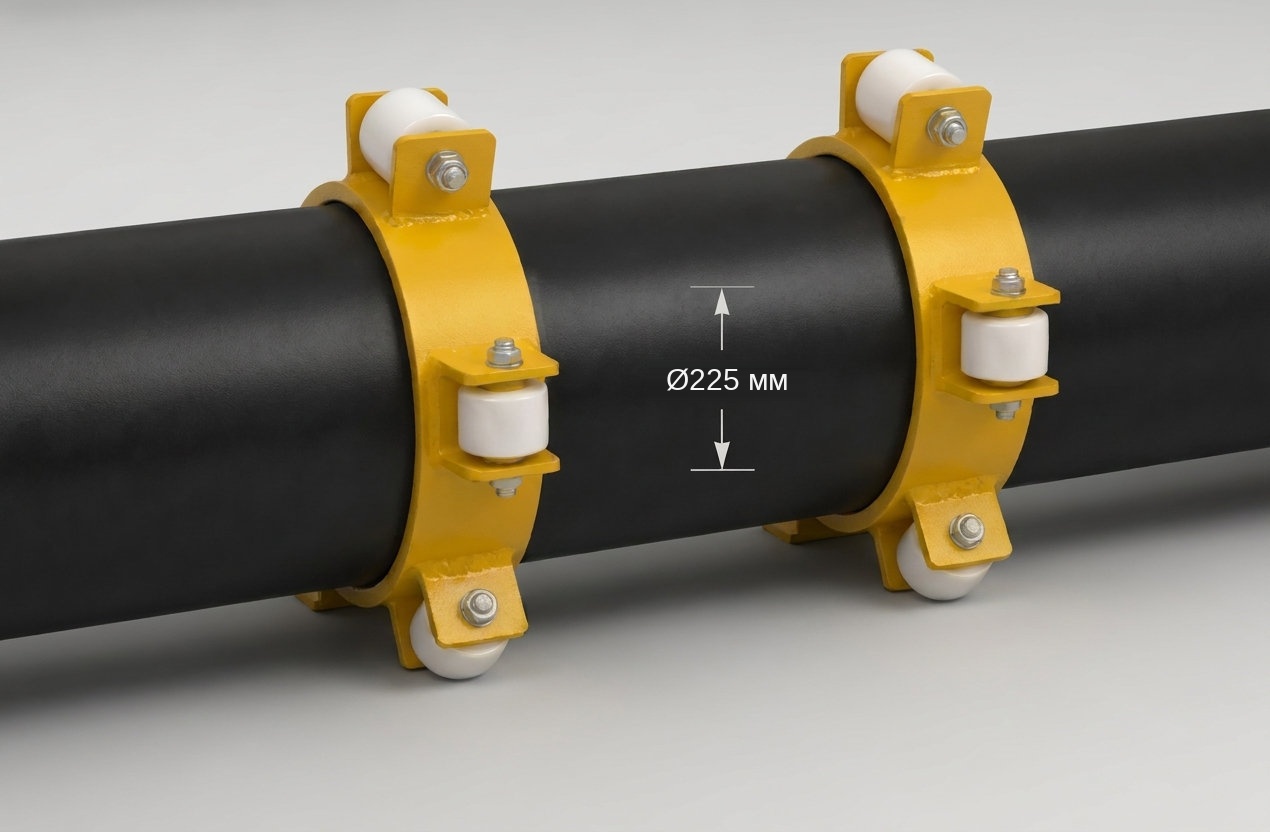

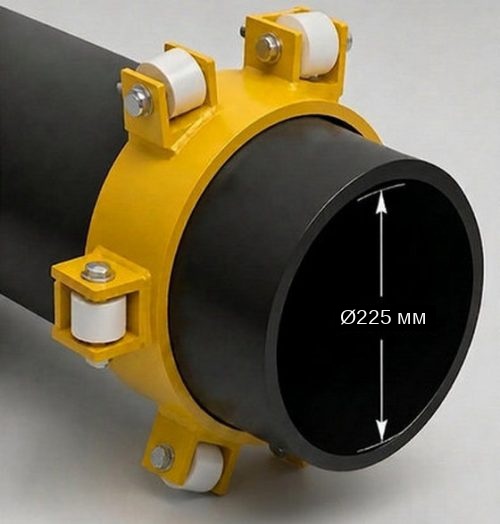

- Специальные исполнения — по запросу производим кольца на роликовых опорах (РОНК) для протяжки тяжелых плетей на длинных дистанциях, а также варианты с фиксацией защитных трубок под кабели связи и оптоволокно.
Комплексное решение для герметизации и поставка
Что вы получаете при заказе продукции у нас:
- готовый к установке комплект — металлические полукольца с антикоррозийной обработкой, диэлектрические опоры, оцинкованный крепеж и защитные прокладки под тело трубы;
- бесплатная помощь инженеров — технический отдел предоставит автоматический расчет шага и количества опорных колец под конкретный профиль перехода;
- прямые цены от завода — работа без посредников и оперативная отгрузка в любой регион РФ точно в срок.
Чтобы купить диэлектрические центрирующие кольца ОНК 225 мм, оставьте заявку прямо сейчас, наши менеджеры оперативно подготовят для вас индивидуальное коммерческое предложение:
