Опорно-направляющие кольца ОНК 219 мм

Опорно-направляющие кольца ОНК 219 мм: надежная защита трубопроводов

Трубопроводы диаметром 219 мм широко применяются в тепловых сетях, напорных водоводах, нефте- и газопроводах. При бестраншейном протаскивании плети рабочей трубы в футляр критически важно не допустить сдирания заводской двухслойной или трехслойной антикоррозийной изоляции (ВУС).

Главные задачи кольца ОНК 219 мм в узле перехода

1. Защита заводского изоляционного покрытия (ВУС / эпоксид / битум):
   Диэлектрические полимерные опоры принимают на себя силу трения при протяжке плети, исключая механический контакт металлической стенки трубы и ее изоляции о шероховатую внутреннюю поверхность футляра и продольные сварные швы.
2. Электрохимическая защита и гальванический разрыв «труба–футляр»:
   Опоры из стеклонаполненного полиамида с удельным объемным электрическим сопротивлением свыше 10¹² Ом·см обеспечивают надежный разрыв гальванической пары, исключая возникновение блуждающих токов и электрохимической коррозии.
3. Точная центровка:
   Кольцо жестко фиксирует рабочую трубу 219 мм строго по центральной оси футляра, формируя равномерный кольцевой зазор по всему периметру для проектной эксплуатации перехода и монтажа торцевых уплотнений.
4. Принятие и передача весовых нагрузок на футляр:
   Высокая статическая прочность на сжатие полимерных опорных элементов передает совокупную массу тяжелой стальной трубы и перекачиваемой среды на несущие конструкции защитного кожуха, исключая провисание и точечные концентраторы напряжений.

Технические характеристики и совместимость с гильзами

Под проектные требования заказчика завод «Гидрокорд» серийно производит кольца ОНК 219 мм под стандартный сортамент стальных футляров:

1. ОНК 219/426 — базовое проектное сочетание (рабочая труба 219 мм в стальном футляре 426 мм, радиальный кольцевой зазор ~100 мм, расчетная высота опор 95 мм);
2. ОНК 219/530 — модификация с увеличенной высотой опор (высота опор 145 мм для футляров 530 мм; рекомендуется при прокладке технологических кабелей связи в футляре или на участках с повышенными требованиями к вентиляции межтрубного пространства);
3. ОНК 219/377 — компактное исполнение (высота опор 70 мм для стесненных условий, микротоннелирования и гильз 377 мм).

Специальные инженерные модификации

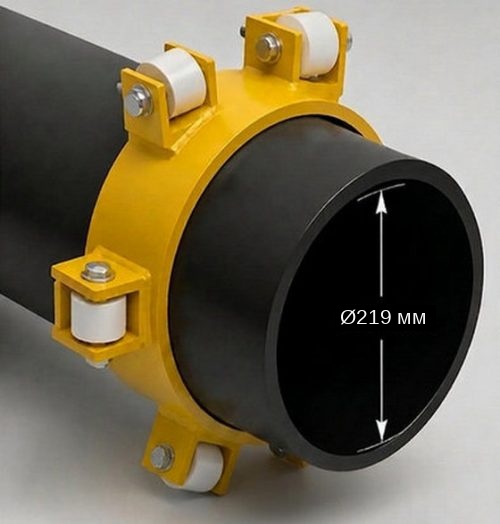

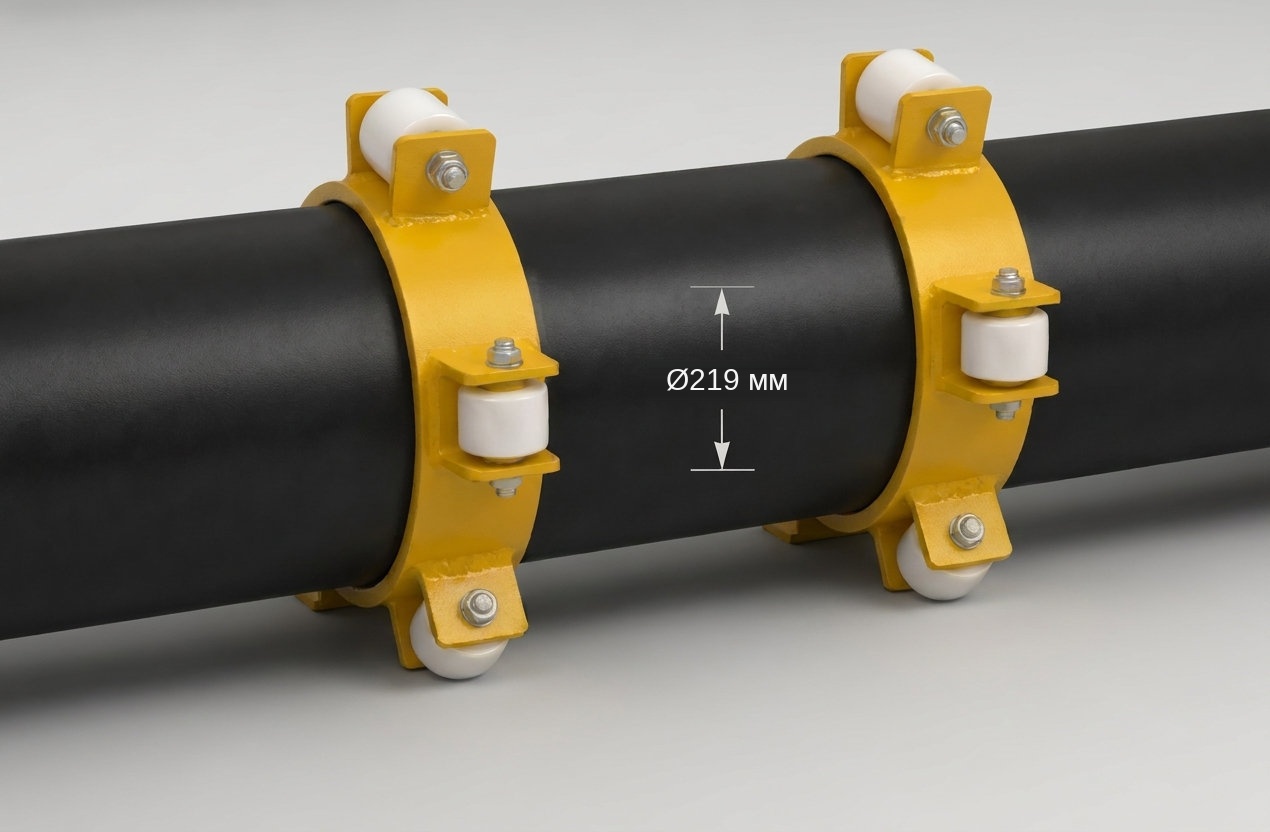

• кольца на роликовых опорах (ОНК-Р): оснащаются капролоновыми роликами для кратного снижения коэффициента трения и тягового усилия лебедок при протаскивании длинномерных плетей;
• кольца с кабельными клипсами/каналами: комплектуются направляющими узлами для надежной параллельной протяжки защитных трубок кабелей технологической связи, телемеханики и КИПиА внутри общего футляра.
