Кольца ОНК Гидрокорд™ 315 мм

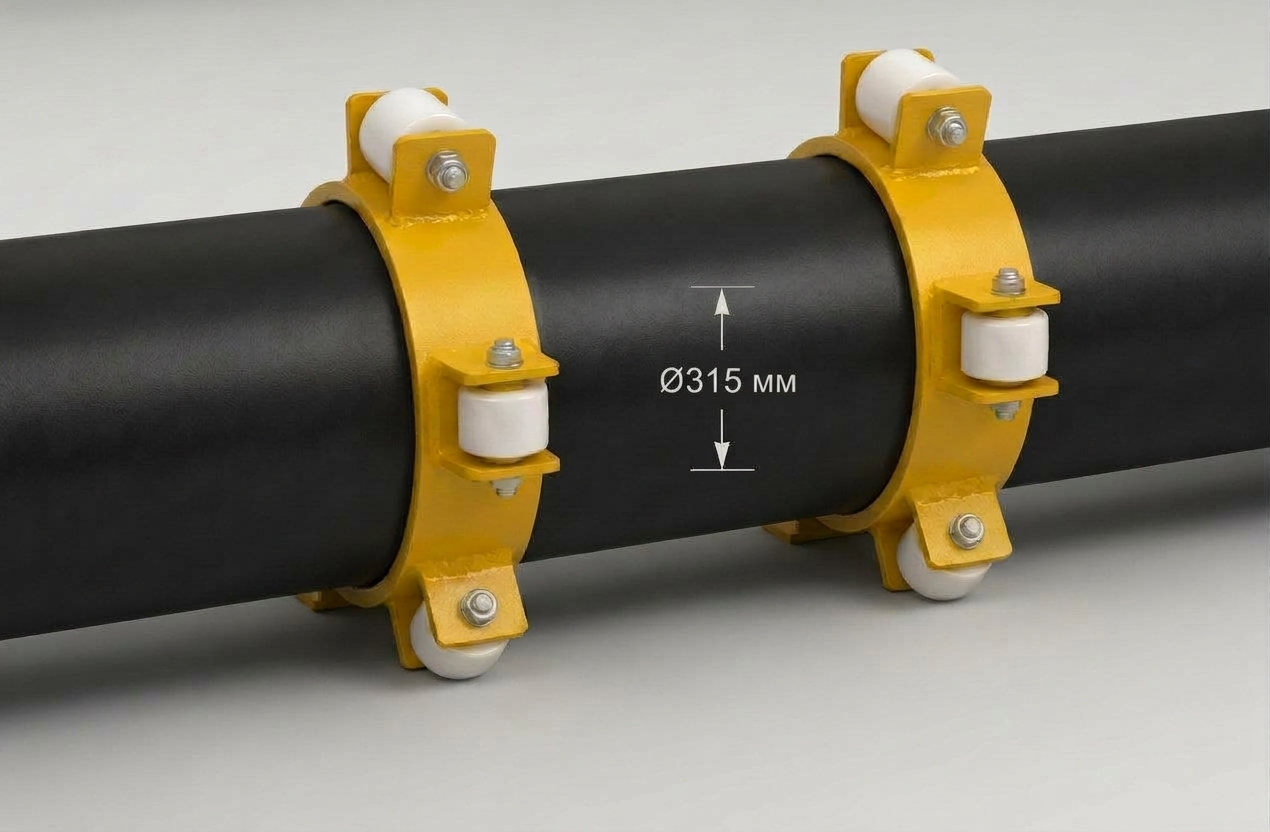

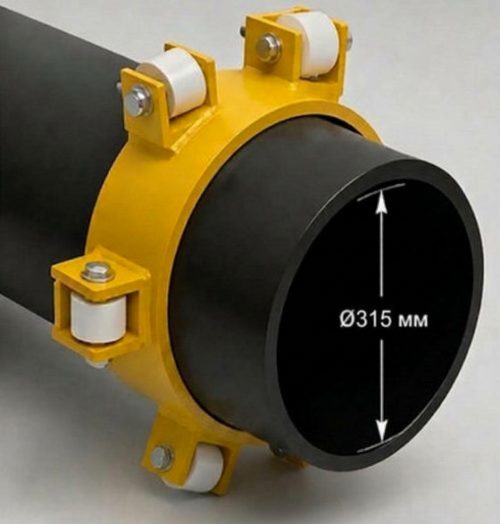

Опорно-направляющее кольцо ОНК 315 мм (центрирующее) Гидрокорд™ производится по ТУ 25.99.29-006-39926564-2023 и предназначено для строительства переходов трубопроводов диаметром 315 мм под автомобильными и железными дорогами в защитном кожухе (футляре).
Устройство обеспечивает точную центровку трубы в гильзе, предотвращает повреждение ее изоляционного покрытия при протаскивании и принимает на себя весовые нагрузки рабочей магистрали.
Чтобы купить опорно-направляющие кольца ОНК 315 мм (предохранительные, изолирующие, диэлектрические) от производителя по выгодной цене, свяжитесь с нами любым удобным способом или оставьте заявку для получения коммерческого предложения.
Документация
Опорно-направляющие кольца ОНК 315 мм: надежная защита трубопроводов
При бестраншейной прокладке сетей способом «труба в футляре» под насыпями автодорог и железнодорожных путей кольца ОНК 315 мм решают комплекс ключевых инженерных задач:
- Точное центрирование: удерживают трубопровод строго по оси футляра, формируя равномерный кольцевой зазор по всей длине перехода.
- Распределение весовых нагрузок: воспринимают и передают массу рабочей трубы и транспортируемой среды на несущий кожух, исключая провисание и недопустимые изгибающие напряжения в полимерной трубе.
- Защита стенки трубы: износостойкие диэлектрические ползуны исключают прямой контакт полиэтилена с шероховатыми стенками и сварными швами стального кожуха, предотвращая появление продольных борозд и задиров (глубиной более 10% от толщины стенки, что строго запрещено нормами).
- Снижение коэффициента трения: низкий коэффициент трения полимерных опор облегчает протяжку длинномерных плетей труб через футляр, снижая нагрузку на тяговые механизмы.
Технические характеристики
| Параметр | Значение |
| Диаметр рабочей трубы | 315 мм (наружный диаметр ПЭ 100 / ВЧШГ) |
| Конструктивное исполнение | Двухсекционное (2 сборных стальных полукольца на болтовых стяжках с оцинкованным крепежом) |
| Материал корпуса | Конструкционная сталь 09Г2С (для климатического исполнения ХЛ) или Ст3сп с полимерно-порошковым антикоррозийным покрытием |
| Материал опорных элементов (ползунов) | Износостойкий диэлектрический полиамид (капролон ПА-6) с низким коэффициентом трения |
| Демпфирующая защитная прокладка | Входит в обязательный комплект поставки (эластомерный вкладыш под металлический хомут для защиты полиэтиленовой стенки от продавливания) |
| Электрическое сопротивление изоляции узла | Не менее 0,25 МОм |
| Диапазон рабочих температур | От -60 °C до +70 °C |
Рекомендации по подбору футляра и расчету шага установки
- Подбор защитного футляра (гильзы):
- для рабочей трубы 315 мм диаметр кожуха принимается не менее чем на 200 мм больше наружного диаметра трубы;
- рекомендуется стальной футляр наружным диаметром 530 мм;
- при использовании компактных низкопрофильных опор и подтверждении гидравлическим и прочностным расчетом допускается применение футляра наружным диаметром 426 мм.
- Расчет шага установки колец:
Расстояние между кольцами ОНК 315 мм на плети рассчитывается с учетом массы трубы, толщины стенки (SDR), массы транспортируемой среды и допустимого прогиба:
- в средней части перехода: шаг установки составляет от 1,5 до 2,5 метров;
- на входном и выходном участках перехода: на первых 2–3 метрах с каждого торца футляра устанавливаются опорные кольца со сгущенным шагом 0,6–1,0 метра для компенсации монтажных изгибающих нагрузок при затягивании плети и неравномерной осадки насыпи.
Почему инженеры выбирают Гидрокорд™ ОНК 315 мм
Конструкция колец разработана с учетом опыта эксплуатации на объектах повышенной категории ответственности:
- Высокая механическая прочность: Заводская сборка и контролируемое качество материалов гарантируют устойчивость к высоким статическим и динамическим нагрузкам.
- Всесезонный и простой монтаж: Конструкция легко собирается непосредственно на объекте при любых погодных условиях. Фиксация секций производится стандартным крепежом с контролем момента затяжки.
- Долговечность и антикоррозийная стойкость: Материалы не подвержены воздействию грунтовых вод, агрессивных сред и перепадов температур.
- Заводская гарантия и соответствие ТУ: Продукция от российского производителя напрямую без посредников.
Комплексное решение для герметизации и поставка
После протаскивания рабочей трубы 315 мм и ее проектной центровки торцы защитного футляра 530 мм герметизируются конусными резиновыми манжетами Гидрокорд™ МК с фиксацией силовыми хомутами из нержавеющей стали и закрываются защитными укрытиями Гидрокорд™ УМ.
Такое сопряжение гарантирует 100% герметичность кольцевого пространства от проникновения грунтовых вод, песка и ила, обеспечивая безаварийную эксплуатацию подземного перехода на весь расчетный срок службы магистрали.
Что вы получаете при заказе продукции у нас:
-
готовый к установке комплект — поставляем металлические полукольца, диэлектрические опоры, метизы и защитные прокладки (при наличии в проекте);
-
бесплатная помощь инженеров — наш технический отдел предоставит автоматический калькулятор для точного расчета шага и количества колец на ваш участок;
-
прямые цены от завода — работаем без посредников и отгружаем продукцию точно в срок для бесперебойной работы ваших бригад.
Чтобы купить диэлектрические центрирующие кольца ОНК 315 мм, оставьте заявку прямо сейчас, наши менеджеры оперативно подготовят для вас индивидуальное коммерческое предложение:
