Опорно-направляющие кольца ОНК 426 мм

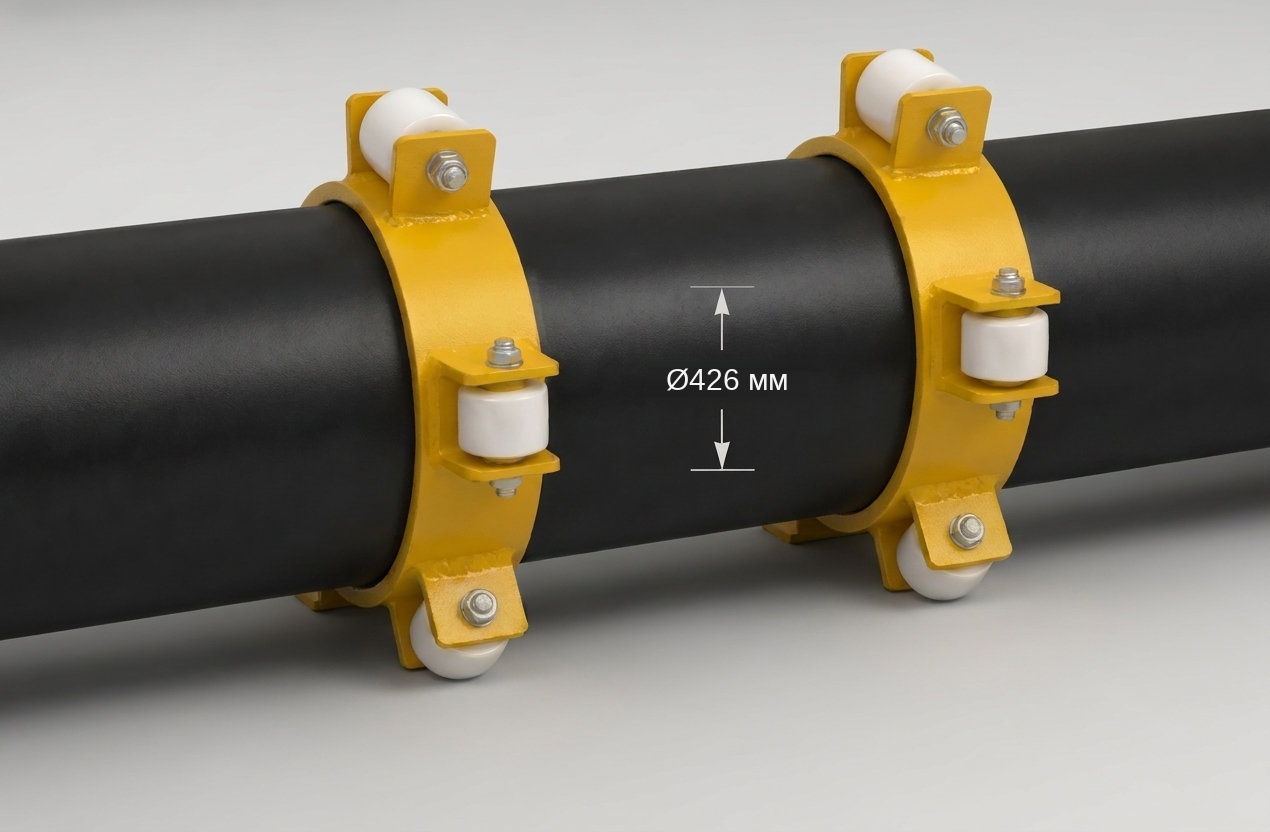

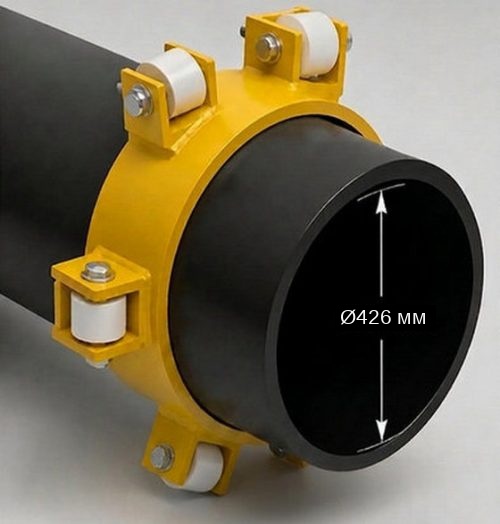

Опорно-направляющие кольца ОНК 426 мм: надежная защита трубопроводов

Главные задачи кольца ОНК 426 мм:

1. Защита заводской изоляции ВУС — прочные полимерные опоры кольца скользят по внутренней поверхности футляра, исключая механические повреждения, царапины и сдирание защитного антикоррозийного слоя рабочей трубы.
2. Надежная электрохимическая защита (ЭХЗ) — диэлектрические опоры исключают электрический контакт «труба–кожух», разрывая гальваническую пару и предотвращая коррозию под действием блуждающих токов.
3. Точное проектное центрирование в футляре — кольцо фиксирует положение стальной трубы точно по центру гильзы, формируя равномерный кольцевой зазор по всей длине проходки и исключая провисание под действием собственного веса и массы транспортируемой среды.
4. Восприятие и перераспределение нагрузок — жесткая двухсегментная конструкция передает вес тяжелой трубы и перекачиваемой среды на внешнюю несущую конструкцию футляра без концентраторов напряжений на стенке рабочей трубы.

Технические характеристики и совместимость с гильзами

Завод «Гидрокорд» серийно производит кольца ОНК 426 мм под все типовые диаметры защитных футляров:

• ОНК 426/630 — компактное проектное сочетание (рабочая труба 426 мм в стальном футляре 630 мм с радиальным зазором ~90–100 мм);
• ОНК 426/720 — наиболее распространенное решение при бестраншейной укладке с оптимальным технологическим зазором (~135–145 мм);
• ОНК 426/820 — модификация с увеличенной высотой диэлектрических опор под кожухи 820 мм (для сложных инженерно-геологических условий и самотечных сетей с уклоном).

Согласно регламенту диаметр 426 мм изготавливается в двухсегментном исполнении (2 усиленных полукольца), что обеспечивает жесткий обжим трубы и делает монтаж максимально быстрым непосредственно на объекте перед протаскиванием.

Кольцо комплектуется оцинкованным крепежом повышенного класса прочности М14/М16 с пружинными шайбами (гроверами) и контргайками для защиты от самоотвинчивания при вибрациях. Рекомендуемый момент затяжки болтов: 50–65 Н·м для М14 и 85–100 Н·м для М16 (с обязательным контролем плотного прилегания защитной подкладки).
