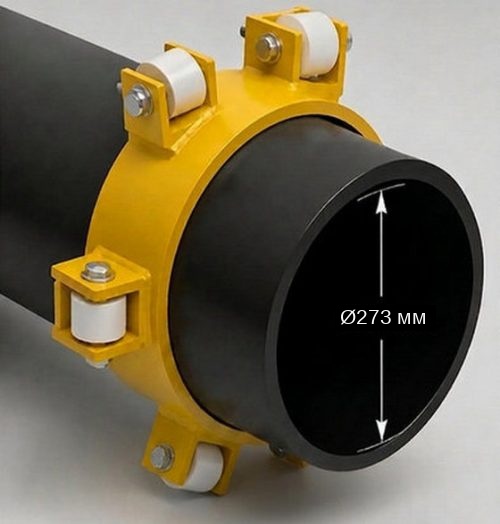

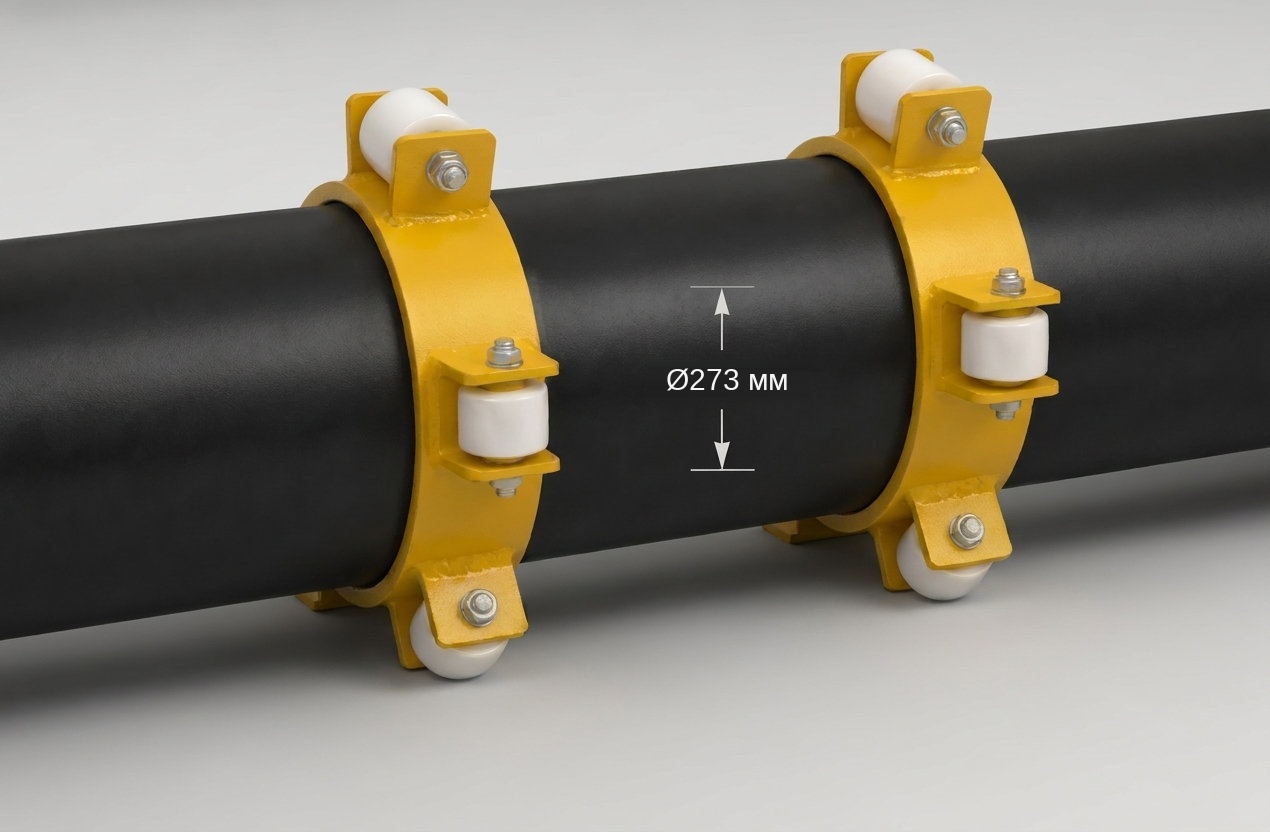

Опорно-направляющие кольца ОНК 273 мм

Опорно-направляющие кольца ОНК 273 мм: надежная защита трубопроводов

Главные функции опорного кольца ОНК 273 мм:

1. Сохранение заводской антикоррозийной изоляции (ВУС / битумно-полимерной): полимерные опоры кольца скользят по внутренней поверхности футляра, предотвращая царапины, задиры и повреждения защитного слоя рабочей трубы при затягивании плети. В каждый комплект поставки входит штатная защитная диэлектрическая подкладка под стальной пояс кольца для защиты покрытия от механического сдавливания.
2. Надежная электрохимическая защита (ЭХЗ): полиамидные и полиэтиленовые опоры обладают высокими диэлектрическими свойствами, разрывая гальваническую связь «рабочая труба – футляр» (электрическое сопротивление изоляции перехода — не менее 0,25 МОм при испытательном напряжении 1 кВ). Это исключает экранирование токов катодной защиты и защищает трубопровод от воздействия блуждающих токов.
3. Точная проектная центровка в футляре: жесткая двухсегментная обечайка удерживает трубу по оси защитной гильзы, обеспечивая равномерный кольцевой зазор и исключая провисание трубопровода под действием собственной массы и веса транспортируемого продукта.

Технические характеристики и совместимость с гильзами

Завод «Гидрокорд» серийно производит опорно-направляющие кольца ОНК 273 мм под различные проектные сочетания защитных футляров:

• ОНК 273/530 — нормативное проектное решение для магистральных трубопроводов;
• ОНК 273/426 — компактное проектное решение для коммунальных сетей водоснабжения, водоотведения и распределительных газопроводов низкого и среднего давления;

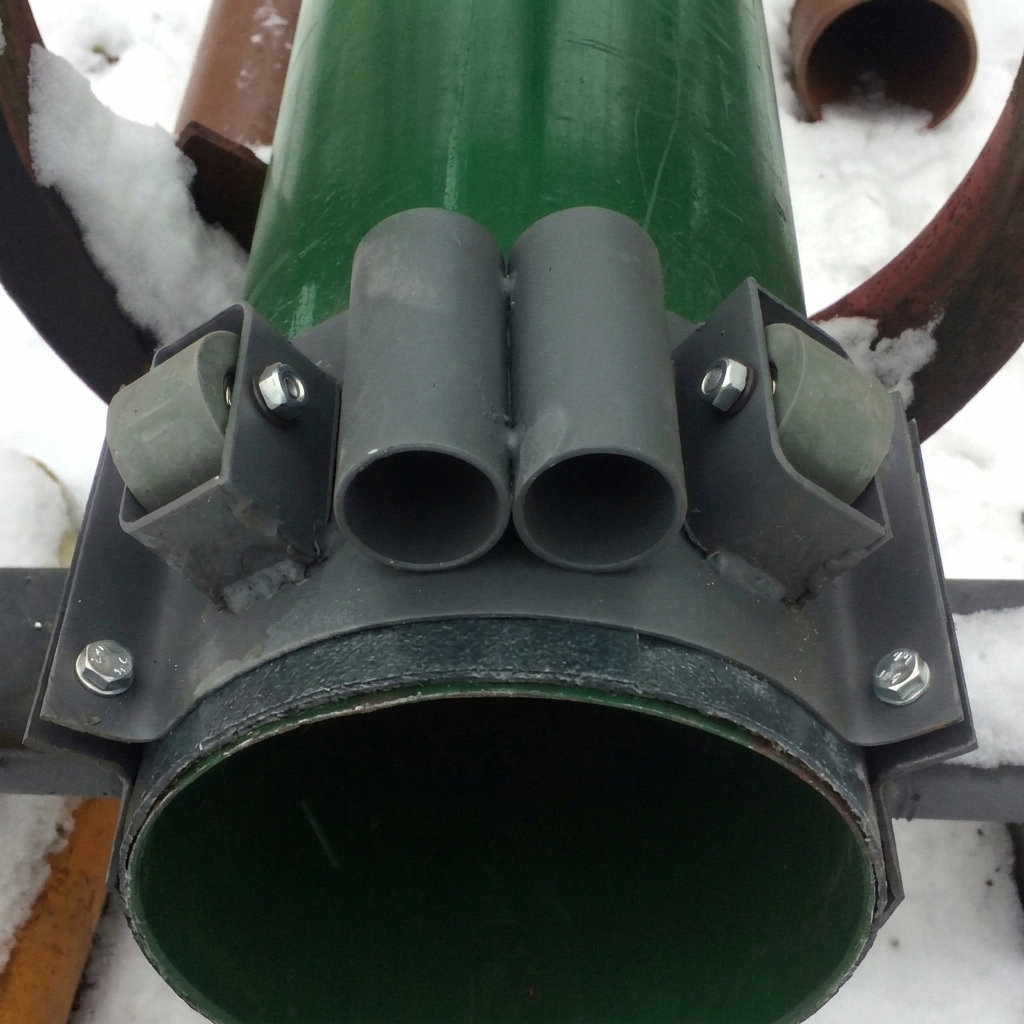

• ОНК 273/630 — усиленная модификация с увеличенной высотой опор для глубоких переходов и участков с размещением защитных трубок под кабели связи и КИПиА (исполнение ОНК-К).

Для труб диаметром 273 мм изделие изготавливается в двухсегментном исполнении (2 полукольца), стягиваемых усиленным оцинкованным болтовым крепежом М10/М12. Рекомендуемый момент затяжки болтов: 35–55 Н·м с контролем динамометрическим ключом.

После завершения протаскивания плети торцы защитного футляра герметизируются эластомерными манжетами Гидрокорд™ МК с защитными металлическими укрытиями УМ, что обеспечивает 100% герметичность узла от грунтовых вод и компенсирует продольные температурные перемещения трубы.
